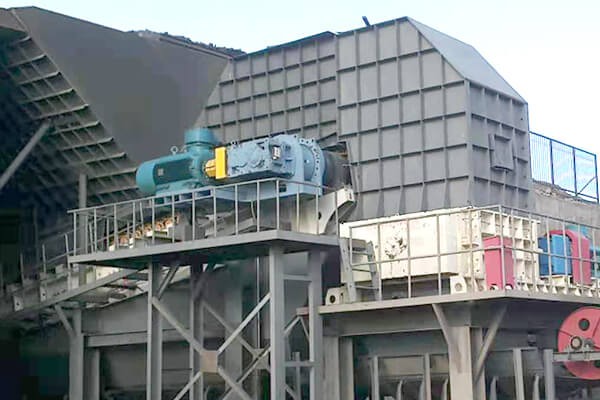

مغذي المئزر للبيعينقسم عمومًا إلى ثلاثة ثقيلة ومتوسطة وخفيفة، ويستخدم بشكل شائع في معدات تغذية المصنع. وحدة تغذية المئزر الخفيفة للبيع آلات التغذية المستمرة، تستخدم على نطاق واسع من صندوق التخزين إلى التكسير والنقل وغيرها من الآلات للتغذية المستمرة الموحدة: وحدة تغذية المئزر المتوسطة للبيع آلات التغذية المتقطعة، تستخدم على نطاق واسع من صندوق التخزين إلى السحق والنقل وغيرها من الآلات للتغذية المتقطعة الموحدة: وحدة تغذية المئزر الثقيلة للبيع هي جهاز مساعد لآلات النقل. تشتمل وحدة تغذية المئزر للبيع التي طورتها شركتنا على لوحتي دعم متقابلتين، ومكون نقل اللوحة مرتب بين لوحتي الدعم، ويتم ترتيب آلية نقل السلسلة عند طرفي مكون نقل اللوحة، ويتم ترتيب مكون العجلة المسننة النشطة في أحد طرفي آلية نقل السلسلة. يتم تزويد الطرف الآخر من آلية محرك السلسلة بمجموعة ضرس مدفوعة، ويتم تزويد الجزء السفلي من مجموعة نقل اللوحة بعمود يدور بشكل متزامن مع مجموعة العجلة المسننة المدفوعة، ويتم توصيل العمود بلوحتي دعم من خلال المحمل الأول، ويتم تزويد السطح الخارجي للعمود الدوار بفرشاة، وتكون الفرشاة على اتصال بالجزء السفلي من مجموعة نقل اللوحة، ويتم تزويد الجزء السفلي من الفرشاة بلوحة توجيه، يمكنها تنظيف التصاق سطح وحدة المئزر وزيادة الحمل. قدرة تحمل وحدة تغذية المئزر للبيع. ومع ذلك، الجهاز أعلاه يفتقر إلى جهاز فصل المواد الدقيقة، لأنه في التكسير الكلي، هناك العديد من الصوف الخام الممزوج بالعديد من المواد الدقيقة، إذا دخلت هذه المواد الدقيقة إلى خط إنتاج التكسير من خلال وحدة التغذية، فمن المحتم أن تؤثر على كفاءة التكسير وتأثير الغربلة للخط بأكمله.
الغرض من هذا التصميم هو توفير وحدة تغذية للبيع تعمل على فصل المواد الدقيقة لحل المشكلات التي أثيرت في تكنولوجيا الخلفية المذكورة أعلاه. من أجل تحقيق الأغراض المذكورة أعلاه، يوفر نموذج المنفعة المخططات الفنية التالية:مغذي المئزر للبيعيتكون من إطار، ويتم تزويد الإطار بمقعد محمل متحرك على الجانب الأيسر قبل وبعد، ويتم توصيل مقعد المحمل المتحرك بعمود مدفوع بين مقعد المحمل المتحرك، ويتم تزويد الإطار بمقعد محمل ثابت على الجانب الأيمن قبل وبعد، ويتم توصيل مقعد المحمل الثابت بعمود مبادرة بين مقعد المحمل الثابت. يتم تزويد عمود القيادة وعمود الإدارة بعجلتين مسننتين، ويتم توصيل العجلة المسننة بسلسلة سكة حديدية، ويتم تزويد سلسلة السكة بفتحة تركيب، ويتم تزويد الجزء العلوي من سلسلة السكة بعدد من لوحة المسار، ويتم تزويد فتحة التثبيت باتصال ثابت مكون ثابت مع لوحة المسار، ولوحة المسار المجاورة بين فجوة معينة، ويتم تثبيت قادوس التسرب في الإطار، ويقع قادوس التسرب بين الجانبين العلوي والسفلي لسلسلة السكة، ويتم وضع منتصف قادوس التسرب مرفوعًا، يتم تزويد الجزء السفلي من الإطار بمجموعة بكرات، ويتم تزويد الطرف الأيمن من الإطار بقاعدة محرك، ويتم تزويد الجزء العلوي من قاعدة المحرك بمحرك غير متزامن ثلاثي الطور-، ويتم تزويد الجانب الأيمن من المحرك غير المتزامن ثلاثي الطور- بمخفض سرعة، ويتم توصيل المحرك غير المتزامن ثلاثي الطور- ومخفض السرعة من خلال حزام وبكرة حزام، ويتم توصيل عمود الخرج للمخفض مع محرك رمح من خلال اقتران. تشتمل مجموعة التثبيت على مسمار ذو رأس سداسي، وغسالة زنبركية، وصمولة سداسية. الجزء السفلي من لوحة المسار مزود بكاشطة، والجزء السفلي من الكاشطة يتوافق مع شكل الجزء المرتفع من قادوس التسرب. يتم تزويد الجزء العلوي من الإطار بشكل متماثل بدعامة لوحة الحماية، ويتم توفير دعامة لوحة الحماية بلوحة حماية. المخطط الإضافي الجديد: يتم ترتيب الطرف الأيسر من الإطار بقضيب سحب، ويتم توصيل الخيط الموجود على قضيب السحب بجوز، ويتم ترتيب الجوز والإطار بزنبرك، ويتم توصيل الطرف الأيسر من الزنبرك بغدة زنبركية، وتكون الغدة الزنبركية على الجانب الأيمن من الجوز، وتنزلق الغدة الزنبركية متصلة بقضيب السحب. بالمقارنة مع التقنية السابقة، يتمتع نموذج المنفعة بالمزايا التالية: يتم تضييق لوحة المسار بواسطة سلسلة السكة ولوحة المسار وقادوس التسرب، بحيث تكون هناك فجوة بين لوحة المسار حتى تتسرب المواد الدقيقة إلى قادوس التسرب، ويتم فصل المواد الدقيقة قبل دخول مادة الصوف الخام إلى خط الإنتاج للتكسير، مما يحسن كفاءة إنتاج التكسير لخط الإنتاج ويحسن تأثير التكسير والغربلة:
2. من خلال مجموعة الكاشطة على وحدة تغذية المئزر للبيع، يتوافق الجزء السفلي من الكاشطة مع شكل الجزء المرتفع من قادوس التسرب، وهو مناسب لتنظيف سطح الجزء المرتفع من قادوس التسرب وتجنب التصاق المواد الدقيقة بسطح الجزء المرتفع وعدم دخول قادوس التسرب.
