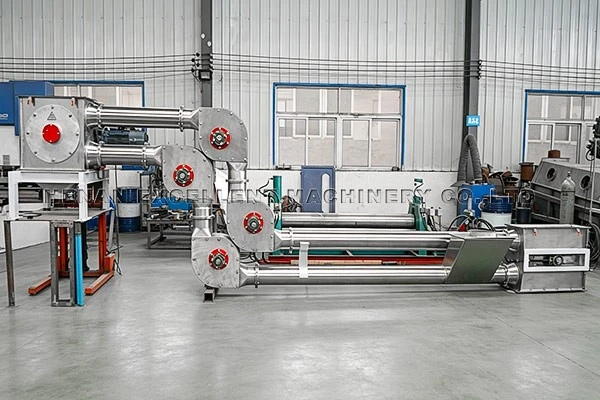

ناقل سلسلة الأنبوبعبارة عن معدات نقل متواصل تستخدم لنقل المواد السائبة على شكل مساحيق وحبيبات صغيرة وكتل صغيرة. يتكون هيكلها بشكل أساسي من مكونات مثل جهاز القيادة، وخط أنابيب النقل المختوم، والسلسلة والقرص، وصندوق العجلة المسننة، والموتر الأوتوماتيكي، ومنفذ العرض/منفذ الفحص، ونظام التحكم الكهربائي. داخل خط الأنابيب المغلق، تعمل قطع السلسلة كمكون نقل أساسي لدفع المواد للتحرك على طول خط الأنابيب. ولذلك، فإن آلية تصميم وتشغيل القرص تؤثر بشكل مباشر على كفاءة النقل والاستقرار.

كيف يعمل نظام القرصناقلات سلسلة الأنبوبعمل؟

 نقل الطاقة

يتم تشغيل المعدات بواسطة محرك لتدوير العجلة الرئيسية، التي تسحب السلسلة أو سلسلة اللوحة (سلسلة حلقات مغلقة-لا نهاية لها) وتجعل القرص، المتصل بشكل ثابت بالسلسلة، يتحرك في حركة دائرية على طول مسار خط الأنابيب؛

 تشكيل التوجه

أثناء التشغيل، يتصل القرص مباشرة ويدفع المواد داخل الأنبوب. في قسم النقل الأفقي، يقوم دفع القرص بمواجهة مقاومة الاحتكاك بين المواد وجدار الأنبوب، بينما في قسم الرفع العمودي، يقوم القرص بضغط المواد لتشكيل ضغط جانبي جانبي، ويتم استخدام قوة الاحتكاك الداخلي بين جزيئات المواد لمواجهة الجاذبية واستكمال التغذية؛

 حالة تدفق المواد

في ظل ظروف التحميل المناسبة، يقوم القرص بدفع المواد لتشكيل تدفق سدادة مستمر يملأ خط الأنابيب. تعمل المواد الخلفية على دفع النظام بأكمله إلى الأمام، بدلاً من خدشه عند نقطة واحدة؛

 العودة والختم

يعود القرص الفارغ من الجانب الآخر من خط الأنابيب. الآلة بأكملها تعمل بطريقة مغلقة بالكامل، والتي يمكن أن تمنع الغبار من التسرب وأيضًا عزل الشوائب الخارجية من تلويث المواد.

ما هي المواد المستخدمة لأقراصناقل سلسلة الأنبوب?

إن أقراص ناقل السلسلة الأنبوبية مصنوعة بشكل أساسي من أربع مواد. يعتمد الاختيار على خصائص المواد المنقولة ودرجة التآكل وبيئة العمل. تتميز مواد الأقراص المختلفة بمقاومة تآكل مختلفة بشكل كبير، ومقاومة للتآكل، وسيناريوهات قابلة للتطبيق، مما يؤثر بشكل مباشر على استقرار النقل وعمر الخدمة.

 نايلون (درجة الغذاء)

يتميز النايلون بصلابة متوسطة ومعامل احتكاك منخفض، مما يمكن أن يقلل من سحق وتوليد الغبار للمساحيق-مثل الأطعمة (مثل الدقيق ومسحوق الحليب) أثناء النقل. إنها مناسبة لصناعات مثل الغذاء والدواء.

 نايلون مقوى

مواد غير -صالحة للطعام. مقاومة التآكل أفضل من مادة النايلون، لكن سعرها أقل من النايلون الغذائي -.

 بوم (بلاستيك)

يتميز POM بالقوة العالية، ومقاومة التآكل العالية، والتشحيم الذاتي، كما أنه قريب من خصائص المعادن. إنها مناسبة بشكل خاص لسيناريوهات النقل المختومة للأغذية والأدوية والمسحوق.

 بولي تترافلوروإيثيلين

يُستخدم في درجات الحرارة العالية-والمواد الغذائية-. لا يتشوه تحت التبريد والتدفئة المفاجئة. ومع ذلك، فإن السعر مرتفع نسبيا.

 البولي ايثيلين (بي)

مادة PE مرنة، ولها مقاومة كيميائية جيدة، ولها تكلفة منخفضة. وهي مناسبة لسيناريوهات نقل المواد الغذائية والكيميائية والتعدينية{1}}والمسحوق الذي يتطلب صيانة عالية.

 الفولاذ المقاوم للصدأ 304

المواد الغذائية. إنه يتميز بمقاومة ممتازة للتآكل وخصائص منع الصدأ، وسطح أملس سهل التنظيف، ومناسب لنقل المواد ذات التآكل أو الحساسية للرطوبة أو متطلبات النظافة العالية، مثل الغذاء والدواء والمواد الخام الكيميائية. عمر الخدمة حوالي 3-5 سنوات.

خصائص التشغيلناقل سلسلة الأنبوب

 أداء الختم الممتاز

تتم عملية النقل بأكملها داخل خط أنابيب مغلق، مما يمنع الغبار من الانسكاب بشكل فعال، ويقلل التلوث البيئي، ويمنع أيضًا المواد من أن تصبح رطبة أو ملوثة.

 قدرة نقل قوية

نظرًا لاستخدام محرك السلسلة، فإنه يمكنه تحمل قدر كبير من التوتر ويمكنه تحقيق نقل المواد لمسافات طويلة-ومسافات كبيرة-. سواء كان النقل أفقيًا أو مائلًا أو عموديًا، فإنه يمكنه التعامل معه بسهولة وتلبية احتياجات تخطيطات الإنتاج المختلفة.

 هيكل مدمج

بالمقارنة مع المعدات مثل الحزام الناقل،ناقلات السحب الأنبوبيةتشغل مساحة أقل ومناسبة جدًا للتركيب في المصانع ذات القيود المحدودة على المساحة والارتفاع.

 نقل مستقر

تضمن طريقة تشغيل قرص السلسلة حركة سلسة للمواد، مما يقلل من احتمالية الانسداد. بالإضافة إلى ذلك، فإن عملية النقل البطيئة عبر خط الأنابيب لا تحتوي تقريبًا على أي احتكاك، مما يؤدي إلى تقليل الأضرار المادية، كما أنها تمكّن ناقلًا واحدًا من تحقيق التغذية والتفريغ في نقاط متعددة-، مما يدل على مرونة عالية للغاية.

 قابلية تطبيق واسعة

سواء في الصناعات الغذائية أو الدوائية أو الكيميائية أو مواد البناء،ناقل سلسلة القرصيمكن التعامل مع مهام النقل للمواد المختلفة.

من المقدمة الشاملة المقدمة في النص السابق فيما يتعلق بمبدأ تشغيل ناقل السلسلة الأنبوبية، وتوافق مواد الأقراص المختلفة، والمزايا التشغيلية الشاملة للمعدات، يمكن ملاحظة أن نظام القرص هو وحدة نقل الطاقة الأساسية للمعدات بأكملها. يحدد اختيار مادة القرص وهيكل ناقل الحركة المتسلسل بشكل مباشر استقرار النقل وسلامة المواد وعمر الخدمة للمعدات. بالاعتماد على وضع النقل بالتدفق المغلق-والدمج مع خيارات المواد القرصية المتعددة، يمكن تكييف الناقل ذو السلسلة الأنبوبية مع معظم سيناريوهات نقل المواد السائبة في صناعات مثل الأغذية والأدوية والمواد الكيميائية ومواد البناء، مع التمتع أيضًا بمزايا متعددة مثل حماية البيئة ومنع الغبار والتخطيط المرن وانخفاض صيانة التآكل.

إذا كان لديك أي أسئلة بخصوص اختيارناقل سلسلة الأنبوبأو مطابقة مواد القرص أو تخطيط طرق النقل أو حساب الطاقة الإنتاجية، أو إذا كنت بحاجة إلى تخصيص حل نقل كامل بناءً على خصائص المواد ومساحة ورشة العمل، فلا تتردد في الاتصال بنا في أي وقت.لدينا خبرة عملية غنية في مشاريع نقل جزيئات المسحوق ويمكننا أن نوفر لك حسابات مجانية لظروف العمل واقتراحات اختيار المواد وخطط تكوين المعدات. كما نقدم أيضًا تفسيرات فنية شاملة وإرشادات التثبيت ودورة كاملة-دعم ما بعد البيع-لمساعدتك في مطابقة معدات النقل المغلقة المناسبة ومنخفضة الصيانة-.
