ناقل الجدار الجانبي

يتكون هيكل الجدار الجانبي الناقل من تلك الموجة المطاطية-"الجدار الجانبي" الرأسي الذي يمكن أن يتوسع وينكمش بحرية ويتم لصقه على جانبي حزام النقل المطاطي المسطح. بين الجدران الجانبية، يتم لصق مرابط معينة ذات قوة ومرونة لتكوين قادوس على شكل صندوق -، مما يتيح النقل المستمر للمواد داخل القادوس.
يمكن استخدام ناقل الجدار الجانبي على نطاق واسع في صناعات مثل الفحم، الحبوب، مواد البناء، المواد الكيميائية، الطاقة الكهرومائية، والمعادن. ضمن نطاق درجة حرارة البيئة من -19 درجة إلى +40 درجة، يمكنها نقل المواد السائبة المتنوعة بكثافة تتراوح من 0.5 إلى 2.5 طن/م³.
بالنسبة للمواد ذات متطلبات النقل الخاصة، مثل تلك التي تحتوي على درجات حرارة عالية، أو مواد حمضية، أو قلوية، أو زيتية، أو مذيبات عضوية، فيجب اعتماد سيور نقل خاصة.

















يستخدم ناقل الجدار الجانبي حزام النقل ذو الجدار الجانبي المموج مع المربط الأفقي والذي ينقسم عمومًا إلى الحزام الأساسي والجدار الجانبي والمربط.



نحن نطلب من الحزام الأساسي أن يتمتع بقوة شد معينة ومقاومة التآكل. لتلبية متطلبات تغيرات الزوايا أثناء النقل، يجب أن يكون الحزام الأساسي مرنًا طوليًا ولديه صلابة معينة بشكل عرضي. أحزمة الجدار الجانبي المموج التي ننتجها تعتمد حزام قاعدة صلب بشكل عرضي مع هيكل خاص، والذي يحل بشكل فعال مشكلة التشوه لأحزمة النقل ذات الحجم الكبير- أثناء رحلة العودة. بالإضافة إلى ذلك، فإن معايير الحزام الأساسي تتوافق تمامًا مع المعايير الدولية.



نوع النطاق الأساسي	قوة (ن / مم)	سمك الطلاء (مم)	وزن (G/m2)	الحد الأدنى لقطر البكرة (مم)
	250/2	2:2	9.40	200
	400/3	4:2	13.50	315
	400/3+2	4:2	12.10	315
	500/3+2	4:2	12.60	400
	630/4+2	4:2	14.40	500
	800/5+2	4:2	16.10	630
	1000/5+2	4:2	17.80	800
	1250/5+2	4:2	18.25	1000
	315/2+2	4:2	13.70	315
	400/3+2	4:2	14.80	315
	500/3+2	4:2	15.20	400
	630/4+2	4:2	16.70	500
	800/5+2	4:2	18.00	630
	1000/5+2	4:2	19.50	800
	1250/5+2	4:2	21.40	1000
	1600	8:8	/	1250
	2000	8:8	/	1250
	2500	8:8	/	1400
	3150	8:8	/	1400
	3500	8:8	/	1600
	4500	8:8	/	1600
	5000	8:8	/	1600
	5400	8:8	/	1800
	6000	8:8	/	1800



• نحن نعتمد تركيبات خاصة وتكنولوجيا إنتاج متقدمة للجدران الجانبية لضمان مقاومة الانثناء والتعب عند الحواف.
• نحن نعزز الجدران الجانبية بالقماش ونطبق تداخلًا قطريًا، مما يمنع بشكل فعال تمزق الحواف ويعزز أداء المرونة.
• نحن نعتمد اختبار التعب الديناميكي لإجراء عمليات التفتيش ومحاكاة ظروف التطبيق الميداني الحقيقي.



ارتفاع الجدار الجانبي (ح)	عرض قمة الموجة     (تو)	عرض قاعدة الموجة   (الأسلحة البيولوجية)	تباعد الموجة (P)	وزن (كجم/m)
100	44	50	42	2.34
120	44	50	42	2.78
160	66	75	63	4.42
200	66	75	63	5.82
240	66	75	63	8.49
300	88	100	84	12.48
400	88	100	84	17.60
500	110	125	105	24.40
630	110	125	105	31.50



• نحن ننتج المرابط باستخدام تركيبة مطاطية خاصة وعملية قولبة متقدمة، مما يمنحها صلابة عالية، ومقاومة للتآكل ومقاومة للصدمات. ومن ثم، فهي ليست عرضة للتشوه عند نقل مواد عالية الكثافة-.
• عند توصيل المرابط بالجدران الجانبية، نتأكد من أن تباعد المرابط هو عدد صحيح مضاعف لمسافة الموجة. نقوم بذلك لمنع عدم التطابق في نصف قطر الحركة بين المرابط والجدران الجانبية عند ضبط زوايا النقل أو المرور عبر البكرات، وهو ما يؤدي بدوره إلى تجنب تسرب المواد من الفجوات الموجودة في مفاصل الجدار الجانبي -المربط ويزيل تراكم البقع العمياء- أثناء التفريغ.



نوع المربط (مم)	ارتفاع المربط (مم)	ارتفاع الجدار الجانبي(مم)	العرض السفلي (مم)	الوزن (كجم / م)	الحد الأدنى لقطر البكرة (مم)
	90	100	110	2.81	250
	110	120	110	3.27	315
	90	100	110	2.7	250
	110	120	110	3.23	315
	140	160	160	5.49	400
	180	200	160	6.67	500
	230	240	160	8.6	630
	90	100	110	3.22	250
	110	120	110	3.94	315
	140	160	150	5.49	400
	180	200	150	6.81	500
	230	240	160	8.68	630
	280	300	180	14.9	800
	230	240	160	13.8	630
	280	300	160	15.3	800
	360	400	230	22.8	1000
	470	500	230	30.8	1250











• قدرة نقل الميل الكبيرة:أقصى زاوية ميل لنقل المواد يمكن أن تصل إلى 90 درجة، مما يجعلها مناسبة بشكل خاص لسيناريوهات النقل على المنحدرات الشديدة وفي المساحات الضيقة.
• مقاومة للتآكل-والتمزق-:باستخدام قماش البوليستر عالي القوة- أو أحزمة القاعدة الأساسية المصنوعة من حبال الأسلاك الفولاذية، جنبًا إلى جنب مع طلاء مطاطي خاص، يتم زيادة عمر الخدمة بنسبة تزيد عن 30% مقارنة بأحزمة النقل العادية.
• تصميم مضاد-للانحراف:يمكن للهيكل المرن ذو الحافة على شكل موجة-ضبط الشد تلقائيًا، مما يقلل الانحراف بشكل فعال ويقلل تكلفة صيانة المعدات.





















التعدين ومواد البناء:الحجارة المكسرة، الحجر الجيري، الفحم، الرمل، الطين، مسحوق الرمل الملبد، رقائق الخشب، إلخ.
الزراعة والغذاء:الحبوب (مثل القمح والذرة) ورقائق الذرة والحبوب وغيرها.
الكيميائية والأسمدة:الأسمدة وأسود الكربون وغيرها لنقل الأسمدة.
مواد سائبة أخرى:مواد مسحوقة وحبيبية وكتل صغيرة-مثل العجينية والسائلة. على سبيل المثال، في إنتاج الأسمنت، يمكن للمعدات نقل المواد الخام للأسمنت المسحوق؛ في تجهيز الأغذية، يمكن نقل المواد الفطيرة مثل بقايا فول الصويا.





بالنسبة لظروف العمل الخاصة، يمكن تجهيز الناقل المغلق على الحافة بأنواع مختلفة من أحزمة النقل لاستيعاب المواد التالية:
مواد ذات درجة حرارة عالية-:على سبيل المثال، في صناعة المعادن،-يتطلب فحم الكوك ذو الحرارة المرتفعة استخدام سيور ناقلة حافة مقاومة للحرارة، والتي يمكنها تحمل درجات حرارة تزيد عن 200 درجة.
المواد المسببة للتآكل:مثل المواد الخام الكيميائية الحمضية والقلوية، تتطلب استخدام سيور ناقلة مقاومة للأحماض والقلويات- لمنع تآكل سيور النقل.
الزيوت أو المذيبات العضوية:على سبيل المثال، الزيوت المستخدمة في صناعة البتروكيماويات، يجب استخدام نوع من الحزام الناقل المقاوم للزيت لمنع الحزام الناقل من التوسع والتشوه.







لدينا تجربة غنية في إنتاج ناقل الجدار الجانبي Tفيما يلي حالاتنا الممتازة في مختلف الصناعات في الداخل والخارج في السنوات الأخيرة

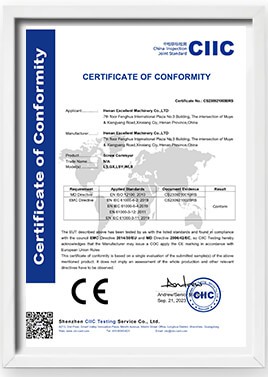

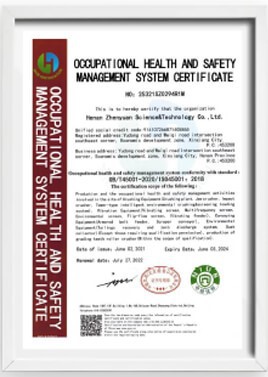

لقد اجتازت EXCT بالكامل شهادة نظام الجودة الدولية ISO9001-2008، ونظام الجودة الكامل يضمن أنه بدءًا من تطوير المنتج وتصميمه والإنتاج والمشتريات والتوريد وحتى عملية المبيعات والخدمة تم التحكم في الجودة بشكل فعال.







يستخدم المزيد والمزيد من شركات Fortune 500 والشركات الكبيرة متعددة الجنسيات منتجاتنا، كما أن لمنتجاتنا وحلولنا تأثير إيجابي على العديد من الصناعات حول العالم.

يتم اختيار كل جهاز من معداتنا بشكل علمي، وتصميمه بدقة، وتصنيعه بدقة عالية-، وتزويده بمكونات عالية الجودة- لضمان الموثوقية العالية للمعدات.

بالنسبة للمكون الأساسي للمعدات، فإننا نتعاون دائمًا مع -موردين معروفين في الداخل والخارج لاختيار الأجزاء ذات الأداء الأفضل لضمان عمل المعدات بشكل طبيعي في ظل أسوأ الظروف.

كما أن استخدام قطع الغيار ذات العلامات التجارية العالمية يجعل من السهل على العملاء الذهاب إلى الوكلاء المحليين لاستبدالها أو صيانتها مجانًا عند الحاجة، مما يوفر الوقت والتكلفة.







بالنسبة لنقل المواد ذات المتطلبات الخاصة، مثل تلك التي تحتوي على درجات حرارة عالية، والتي تحتوي على مواد حمضية أو قلوية أو زيتية أو مذيبات عضوية، يجب استخدام أحزمة حائط جانبية مموجة خاصة-. يمكنك اختيار النموذج المناسب وفقًا لحجم إنتاجك.



عرض الحزام (مم)	ارتفاع الجدار الجانبي (مم)	تباعد المربط (مم)	زاوية الميل
			30 درجة	35 درجة	40 درجة	45 درجة	50 درجة	55 درجة	60 درجة	65 درجة	70 درجة	75 درجة	80 درجة	85 درجة	90 درجة
			سعة(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
		252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
		252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
		252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
		378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
		378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
		378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
		378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
		504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
		504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
		504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
		504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
		504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
		378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
		504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
		735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
