كيف يعمل قواطع التغذية؟
يتكون قاطع التغذية من ناقل سلسلة ووحدة سحق، والتي تحقق الجمع بين وظائف التغذية والسحق.
أجزاء الناقل
يتم تفريغ المواد مباشرة في القادوس بواسطة الشاحنات القلابة، أو يتم تفريغها في القادوس بواسطة الجرافات أو اللوادر، وبعد ذلك عندما يبدأ جهاز القيادة الخاص بالمغذي في التشغيل، يقوم ضرس القيادة بتحريك السلسلة للتحرك أفقيًا في صندوق النقل ويسحب المواد للأمام في نفس الوقت.
وحدة التكسير
عندما تكون السلسلة والمواد من خلال الأسطوانة المسننة الدوارة في صندوق التكسير، نظرًا لأن المادة الكبيرة لا يمكن أن تمر عبر المساحة المحددة بين الأسطوانة المسننة ولوحة القاعدة، سيتم طرق المادة الكبيرة وضغطها وتمديدها بواسطة بكرات مسننة دوارة حتى يتم تكسيرها إلى مواد صغيرة يُسمح لها بالمرور من خلالها.
بشكل عام، يمكن لكسارة التغذية أن تسحق المواد الكبيرة (800 مم - 1500 مم) إلى أحجام متوسطة (200 مم - 500 مم).
مزايا فريدة من نوعها لقواطع التغذية
بالمقارنة مع العلامات التجارية الأخرى لقواطع التغذية، تتمتع قواطع التغذية لدينا بوظيفة الغربلة المسبقة وشكل التكسير الاختياري.
01/الفحص المسبق.-الفحص
الفحص المسبق الديناميكي والثابت.-
تتكون الغربلة- المسبقة من طريقتين: الغربلة الديناميكية المسبقة- والغربلة المسبقة الثابتة-، والتي يتم تكوينها وفقًا لظروف العمل المختلفة.
فوائد
يعتمد قسم استلام المواد طريقة الغربلة الثابتة، ويتم تثبيت شبكة الغربلة الثابتة على صندوق النقل بواسطة السكة، وهي مناسبة لغربلة المواد الجزيئية الكبيرة.
يعتمد قسم استلام المواد غير -طريقة الفحص الديناميكي. يتم دمج شاشة الاضطراب الجيبية المصممة خصيصًا في صندوق النقل، وهي مناسبة لفحص الجزيئات الصغيرة والمواد اللزجة. يعتمد قسم عدم الاستلام- طريقة فحص الاضطرابات الجيبية لمنع تعلق أي مادة.
يتم فحص المادة مسبقًا-ثم سحقها، مما يؤدي إلى تجنب التكسير المفرط وتقليل إنتاج المسحوق وزيادة إنتاجية الكتل المعدنية إلى أقصى حد وتحسين الفوائد الاقتصادية والقيمة للمستخدمين النهائيين.
02/وحدة التكسير

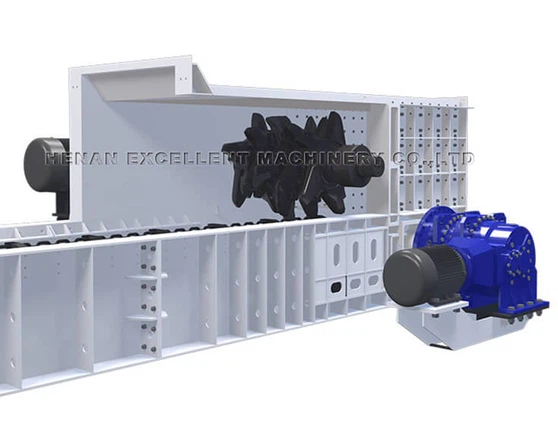

كسارة الأسطوانة الأسنان
وظيفة قوية سحق الأسطوانة (اللقطات) مع اللقطات ونمط الانتقاء المصمم للناقلات المتسلسلة لسحق المواد إلى حجم الإخراج المطلوب. نظرًا لأن المادة مكسورة وليست مسحوقة، فإن الكتل تكون متسقة، مما ينتج عنه مواد نفايات أقل ويزيد من قيمة المنتج.
فوائد
أسنان السحق مصنوعة من مواد ذات تركيبة خاصة بعد الصب الدقيق والمعالجة الحرارية، مع قوة عالية، ومقاومة التآكل ومقاومة الصدمات.
تعتمد أسنان السحق على مجموعة تسخين عالية التردد، والهيكل ثابت وموثوق ومتين.
هيكل تصميم أسنان فريد ومبتكر، توزيع حلزوني عميق، قدرة عض قوية، كفاءة إنتاج عالية.
يتم توصيل الكسارة المطرقية بالمحرك بواسطة الحزام الثلاثي. يمكن تعديل ارتفاع الكسارة المطرقية بسرعة عن طريق جهاز هيدروليكي لضبط حجم تفريغ المواد المكسرة من أجل تلبية احتياجات العملاء المختلفة.
فوائد
يتم تثبيت التصميم المعياري لرأس السن على مطرقة التكسير بواسطة مسامير عالية القوة-، مما يتيح الاستبدال المستهدف والفعال لرأس السن الفردي.
إن طريقة التكسير باستخدام مطرقة الكسارة لها تأثير كبير على وجود قطع كبيرة جدًا من المواد-في المناجم المفتوحة-.
الكسارة المطرقية هي نوع جديد من الكسارات تم تطويرها للتعامل مع المواد كبيرة الحجم، وتتميز بمقاومة التآكل-وقدرتها على المعالجة الكبيرة وعمر الخدمة الطويل وما إلى ذلك.
قاطع التغذيةتفاصيل
أجزاء كسارة
بكرة الأسنان (المختارات)
أسنان السحق مصنوعة من مواد ذات تركيبة خاصة بعد الصب الدقيق والمعالجة الحرارية، مع قوة عالية، ومقاومة التآكل ومقاومة الصدمات.
تعتمد أسنان السحق تقنية تركيب خاصة وهيكل تصميم: تعتمد مجموعة تسخين عالية التردد، الهيكل ثابت وموثوق ومتين. هيكل تصميم أسنان فريد ومبتكر، توزيع حلزوني عميق، قدرة عض قوية، كفاءة إنتاج عالية.
كسارة المطرقة (المختارات)
يتم تثبيت رأس سن التكسير بالمطرقة عن طريق رأس الأسنان المتحركة، مما يسهل استبداله وتقليل الخسارة. إن طريقة التكسير باستخدام مطرقة الكسارة لها تأثير كبير على وجود قطع كبيرة جدًا-من المواد في المناجم المفتوحة-.
أجزاء الناقل
جهاز القيادة
يستخدم نظام القيادة الخاص بنا نظام محرك التردد المتغير AC الذي يدمج البرامج مع الأنظمة الإلكترونية والميكانيكية لتوفير تحكم دقيق في سرعة الناقل وحماية التحميل الزائد.
سلسلة
من خلال استخدام مجموعة من سلاسل الوصلات الدائرية وحلقات التوصيل-عالية القوة للتعدين-، يتميز هذا النظام بقوة شد فائقة ومقاومة للتآكل، وهو مصمم خصيصًا للتشغيل المستمر للخدمة الشاقة-. يعمل هيكل التوصيل السريع-الفريد من نوعه على تبسيط عملية الصيانة والاستبدال، مما يقلل بشكل كبير من وقت التوقف عن العمل ويضمن نقل الطاقة بشكل ثابت ومستقر عبر خط إنتاج التكسير.
مكشطة
إن شفرات الكاشطة، المصنوعة من سبائك الفولاذ-عالية الأداء، تجمع بين القوة العالية ومقاومة الصدمات والتصميم المدمج. هيكل التثبيت الأمثل يسهل الصيانة، ويقاوم بشكل فعال التأثيرات الناجمة عن المواد الكبيرة، ويحافظ على منصة النقل نظيفة وخالية من العوائق، ويحسن بشكل كبير كفاءة الماكينة الإجمالية وعمر الخدمة.
مجموعة العجلة المسننة والأعمدة
تم تصميم أعمدة الرأس/الذيل لتفكيك الصيانة كوحدة كاملة. أعمدة مصممة من سبائك فولاذية مقوية ومخففة للضغط. تم تصميم العجلة المسننة إما بألواح من الفولاذ المقسى باللهب أو من الفولاذ المقسم لتوفير خيارات صيانة إضافية.
جهاز التوتر
يوجد جهاز تعديل هيدروليكي في ذيل جسم الناقل، ويمكن لجهاز ضبط المضخة الهيدروليكية اليدوي أن يدرك أنه حتى لو تم دفن نهاية تغذية الماكينة في "المادة"، فيمكنه أيضًا ضبط إحكام السلسلة بسرعة لضمان تشغيل مستقر للمعدات.
صندوق الناقل
يتكون صندوق النقل من عدد من صناديق النقل الصغيرة المتصلة بواسطة -مسامير عالية القوة على التوالي، وتتمثل المهمة الرئيسية في ربط الرأس والذيل وحمل سلسلة النقل المنزلقة فيه لنقل المواد. صندوق النقل ملحوم بلوحة فولاذية مقاومة للتآكل -عالية القوة، وبنية قوية ومظهر جميل. لوحة البطانة الداخلية مصنوعة من لوحة مقاومة للتآكل-ومتصلة بمسامير، مما يسهل استبدالها.
قاطع التغذيةسمات
01/ انخفاض الاستثمار
لا حاجة إلى كسارات أولية باهظة الثمن، ولا يتطلب الأمر سوى القليل من أعمال الأساس أو عدم الحاجة إليها، مما يقلل تكاليف الاستثمار. يمكن تغذيتها مباشرة بواسطة الشاحنة أو اللودر، ولا تتطلب أي معدات أخرى باهظة الثمن، مما يقلل بشكل كبير من تكلفة المعدات.
02/ تحسين الأداء الاقتصادي
يمكن لكسارة التغذية اختيار قضبان الشبكة أو الأسطوانة لتحقيق وظيفة الغربلة المسبقة، وتقليل مواد المسحوق، وتحسين نسبة المواد النهائية، من أجل تحسين الفوائد والقيمة الاقتصادية.
03/ إنتاجية قابلة للتعديل
مجهزة بمحول التردد، يمكنها تغيير سرعة محرك محول التردد، وبالتالي تغيير سرعة تشغيل لوحة سلسلة الناقل، والتي يمكن أن تحقق الغرض من ضبط قدرة التعامل مع قاطع التغذية.
04/ نظام التشحيم التلقائي
يستخدم قاطع التغذية نظام تشحيم أوتوماتيكي مركزي، والذي يمكن التحكم فيه عن بعد. يمكن لنظام التشحيم الأوتوماتيكي ضبط الفاصل الزمني لملء الزيت وعدد مرات تعبئة الزيت وكمية تعبئة الزيت لضمان التشحيم الفعال والموثوق للمكونات الأساسية. يمكن لنظام التشحيم الأوتوماتيكي أن يزود الزيت بالضغط العالي والسرعة العالية، ويمكن مراقبته عن بعد، لذلك يمكن للمكونات الأساسية تحقيق التشحيم الجيد، مما يطيل عمر خدمة قاطع التغذية بشكل كبير.
05/ سهولة الصيانة
يسمح تصميم المكونات المعيارية بسهولة استبدال قطع الغيار، مما يجعل الصيانة سهلة، ويقلل وقت التوقف عن العمل المكلف ويوفر تكاليف التشغيل.
أرسل متطلباتك وتحدث مع أحد مهندسينا الفنيين حول مشروعك.
اتصل بنا للحصول على أفضل الأسعار
قاطع التغذيةتحميل الكتيب
مرافق التصنيع
يجب أن تحتوي المنتجات الميكانيكية عالية الجودة على معدات أدوات ممتازة. من أجل ضمان دقتها وتلبية احتياجات الطلبات الكبيرة. تمتلك شركة Henan Excellent Machinery Co.,Ltd 140 مجموعة من المعدات الاحترافية، بما في ذلك مركز التصنيع القنطري القنطري ذو الخمسة محاور-، ومركز تصنيع الطحن والتثقيب باستخدام الحاسب الآلي، ومركز التصنيع العمودي، ومركز التصنيع باستخدام الحاسب الآلي العمودي، ومركز التصنيع القنطري، وآلة القطع بالليزر، وآلة قطع الأنابيب بالليزر، ومحطة عمل روبوت اللحام، ومخرطة الإطالة، ومركز التصنيع الأفقي باستخدام الحاسب الآلي، وما إلى ذلك. معدات المعالجة والتصنيع المتقدمة بما في ذلك غرفة الرش البيئية ومعدات المعالجة الحرارية والمعالجة الحرارية السطحية الكبيرة جدًا.
رقابة صارمة على الجودة
في الوقت الحاضر، اجتازت EXCT بالكامل شهادة نظام الجودة الدولية ISO9001-2008، ونظام الجودة الكامل يتأكد من أنه من تطوير المنتج وتصميمه والإنتاج والمشتريات والتوريد إلى عملية المبيعات والخدمة تم التحكم في الجودة بشكل فعال.
لدى EXCT فريق تفتيش صارم وماهر لضمان نجاح مراقبة جودة المنتج. قسم فحص الجودة لديه عملية اختبار صارمة تمر عبر مراحل شراء المواد الخام، الإنتاج، والتركيب لضمان أن كل قطعة من المعدات التي يتم تسليمها للعملاء مؤهلة.
قاطع التغذيةحالات
كسارة التغذية تستخدم بشكل رئيسي في سحق الفحم الخام، سحق الخام الخام وغيرها من الصناعات. تستخدم على نطاق واسع في الفحم، الليجنيت، الملح، الجبس، الحجر الجيري، الصخر الزيتي، البوتاس، وما إلى ذلك.
أرسل متطلباتك وتحدث مع أحد مهندسينا الفنيين حول مشروعك.
احصل على الحل الأنسب للمنتج وعرض الأسعار مجانًا!!!
المواصفات الفنية العامة
يتم تخصيص قاطع التغذية EXCT لكل مادة تطبيق لتوفير أفضل تكوين وتلبية جميع متطلباتك. لمزيد من التكوينات يرجى الاتصال بالمهندسين الفنيين لدينا.
| نموذج المعدات | عرض الناقل (مم) | طول الناقل (م) | الحد الأقصى لحجم إدخال المواد (مم) | حجم مخرجات المواد الاسمية (مم) | قدرة المناولة (طن / ساعة) |
| TP1400 | 1,350 | 6-20 | 800×800 | أقل من أو يساوي 200 | 500-1,000 |
| TP1600 | 1,550 | 8-25 | 1,000×1,000 | أقل من أو يساوي 300 | 800-1,400 |
| TP1800 | 1,750 | 8-30 | 1,200×1,200 | أقل من أو يساوي 300 | 1,200-2,000 |
| TP2200 | 2,150 | 8-30 | 1,500×1,500 | أقل من أو يساوي 400 | 1,500-3,000 |
| TP2400 | 2350 | 10-30 | 1,750×1,750 | أقل من أو يساوي 500 | 2,000-4,000 |
| TP2800 | 2750 | 10-30 | 2,050×2,050 | أقل من أو يساوي 500 | 3,000-5,000 |
* المواصفات الفنية المذكورة أعلاه هي للإشارة فقط، يمكننا أيضًا تقديم حلول مخصصة وفقًا لمتطلبات العملاء.
تعليمات الاختيار
1. ما هي المواد التي سيتم سحقها: ______
2. قدرة المناولة: ______ طن / ساعة.
3. كثافة المواد السائبة: ______ طن / م 3
4. قوة ضغط المواد: ______Mpa
5. نطاق المادة HGI (مؤشر قابلية طحن هارد جروف): ____
6. نسبة توزيع جزيئات المواد؟____
7. ماكس. إدخال حجم المادة: ______ مم
8. حجم المواد الناتج: ____ مم
9. وفقًا لتطبيقك الفعلي، فإن طول ناقل الكاشطة الذي طلبته هو: ___ م
10. هل تخطيط قاطع التغذية مائل أم أفقي؟ وإذا كان مائلاً فما هي درجة الميل ______ درجة
11. ما هي المعدات المستخدمة لتغذية المواد في قاطع التغذية؟
12. ما هي المعدات المستخدمة لتفريغ المواد من قاطع التغذية؟
13. مصدر طاقة العمل: ______ فولت ______ هرتز
قطع غيار قواطع التغذية
يجمع بين حزام -NarrowV
رأس مسنن قابل للاستبدال
مكشطة الثقيلة
مجموعة ضرس الذيل
خدمة قواطع التغذية
تقرير جدوى المشروع
تصميم الموقع والتخطيط
اختيار النموذج والاقتراح
حساب اختيار النموذج
النمذجة والرسومات ثلاثية الأبعاد
التصميم المدني
التثبيت والتشغيل
التشخيص عن بعد
خدمة التدريب
جدول الصيانة
