الغربال الاهتزازي ذو التدفق العكسي عبارة عن معدات غربلة متخصصة مصممة للتعامل مع الجزيئات الصغيرة والمواد الرطبة واللزجة. إنها مناسبة بشكل خاص للفحص الجاف للمواد الناعمة والرطبة واللزجة والمسدودة بسهولة.

مبدأ تصميمه هو أن محركًا واحدًا يولد اهتزازات مزدوجة، أي أن المثير يقود إطار الشاشة الثابتة لإنتاج الاهتزاز الأساسي، بينما من خلال الرنين، فإنه يدفع إطار الشاشة العائمة لتوليد اهتزاز إضافي، ويتحرك الاثنان بالنسبة لبعضهما البعض.

تخضع ألواح الشاشة المصنوعة من مادة البولي يوريثين المثبتة على العوارض المتقاطعة للإطار الثابت والإطار العائم إلى -حركة متناوبة عالية التردد من الشد والفك بسبب الحركة النسبية للإطارين، وبالتالي تظهر فتحات الشاشة تأثير "التنفس".

يمكن لهذه الحركة التذبذبية نقل تسارع يصل إلى 50 جرامًا إلى المواد، مما يؤدي إلى رمي طبقة المادة وتفكيكها بشكل فعال، وتحقيق غربلة فعالة والحصول على وظيفة التنظيف الذاتي- لمنع انسداد فتحات الشاشة.

يتم تشغيل إطار الشاشة الاهتزازية الرئيسي بواسطة قوة الإثارة ويقوم بالاهتزاز الأساسي. يتحرك إطار الشاشة العائمة وإطار الشاشة الاهتزازية الرئيسية بالنسبة لبعضهما البعض تحت حالة الرنين من خلال الاتصال بالينابيع. يتم تثبيت أحد طرفي شبكة غربال البولي يوريثين على العارضة العرضية الثابتة، ويتم تثبيت الطرف الآخر على العارضة العرضية العائمة. تؤدي الحركة النسبية للشعاع الثابت والشعاع العائم إلى تمدد شبكة الغربلة وتقلصها بشكل مستمر، مما يمكن أن ينقل تسارعًا عاليًا جدًا للمادة، وبالتالي تمكين المادة من الرفع والطبقية بالكامل.

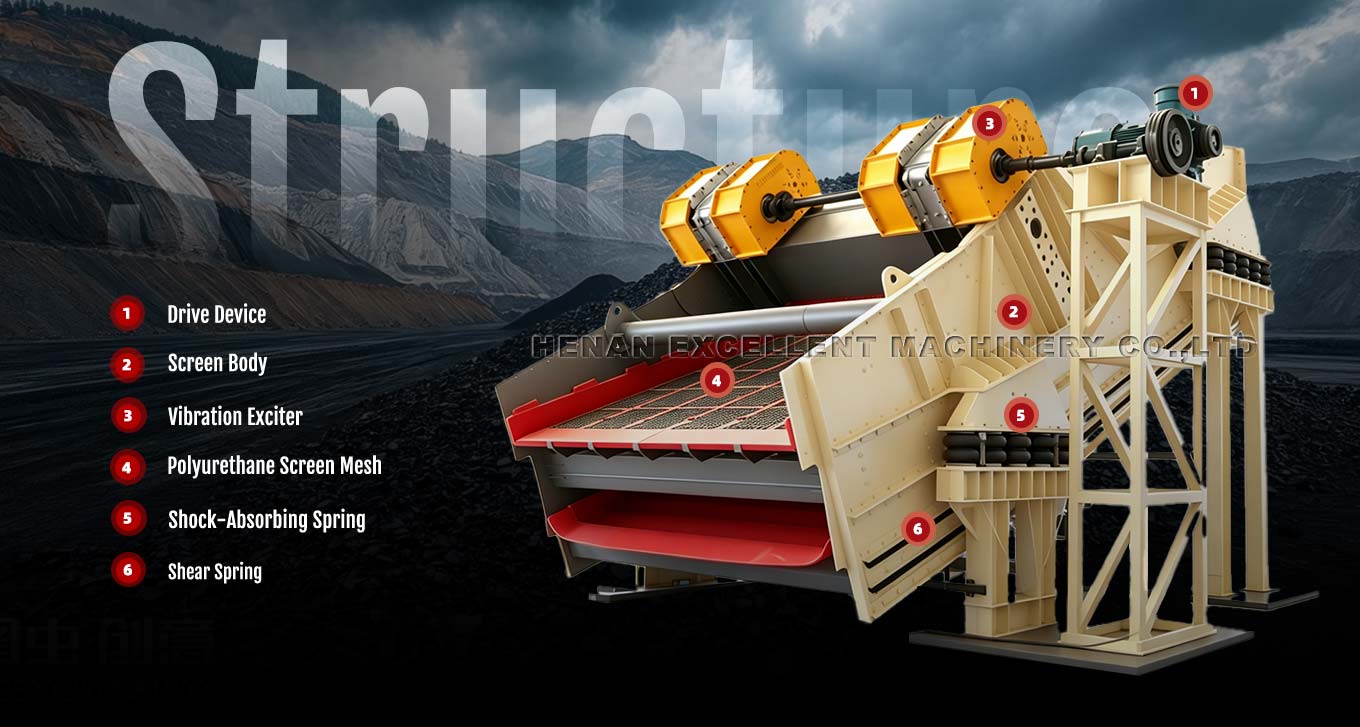

هيكل الشاشة الاهتزازية ذات التدفق العكسي

يشتمل الهيكل الرئيسي للشاشة الاهتزازية ذات التدفق المقلوب على جهاز القيادة، وجسم الشاشة (الذي يتكون من الإطار الثابت والإطار العائم)، ومثير الاهتزاز، وشبكة الشاشة المصنوعة من مادة البولي يوريثين عالية المرونة، ونابض امتصاص الصدمات، ونابض القص، وما إلى ذلك.

Flip Flow Vibrating Screen Structure

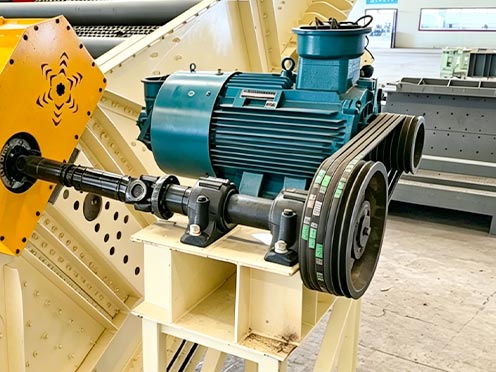

جهاز القيادة

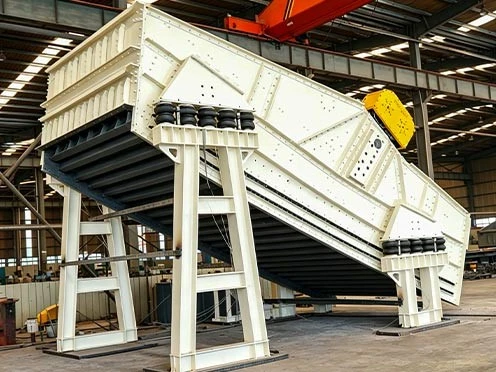

جسم الشاشة

Flip Flow Vibrating Screen Vibration Exciter

المثير للاهتزاز

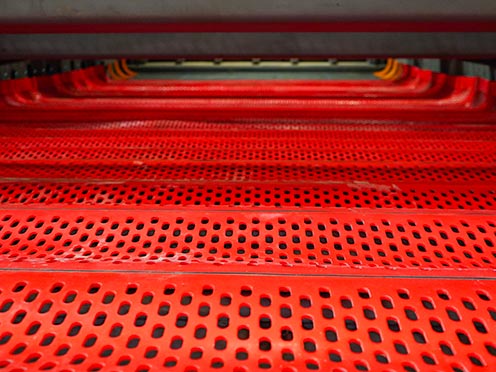

Flip Flow Vibrating Screen Polyurethane Screen Mesh

شبكة شاشة البولي يوريثين

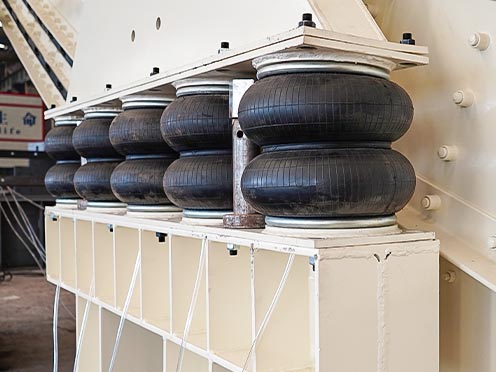

Flip Flow Vibrating Screen Shock-Absorbing Spring

الصدمة-زنبرك ممتص

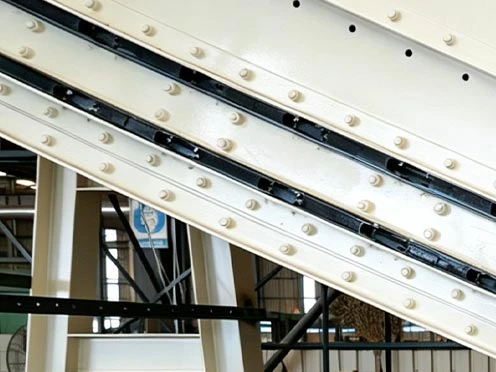

ربيع القص

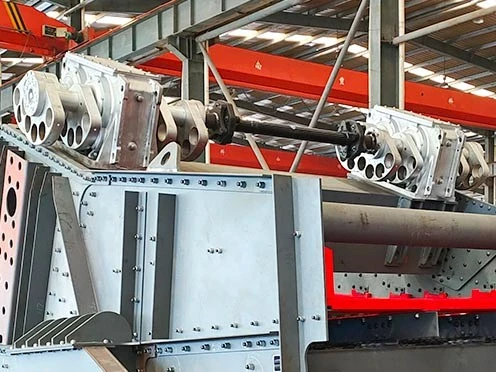

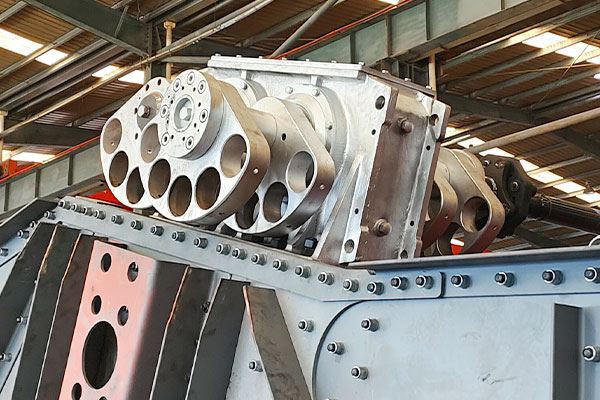

الوجه تدفق تهتز الشاشة الاهتزاز المثير

اعتماد سلسلة ZYQX من -زيت ناقل الحركة عالي الكفاءة-صندوق مشحم-نوع مثير الاهتزاز الذي تم تطويره وتصنيعه بشكل مستقل بواسطة شركتنا؛

تم تجهيز جهاز إثارة الاهتزاز بمحامل خلوص كبيرة SKF مستوردة مصممة خصيصًا لآلات الاهتزاز.

يستخدم مثير الاهتزاز -تروسًا حلزونية عالية الدقة-للخدمة الشاقة، وتشحيمًا بالرش، وسدادة تصريف مغناطيسية لامتصاص برادة الحديد الموجودة في زيت التشحيم؛

يمكن تبادل الغاز والحرارة في جهاز إثارة الاهتزاز بحرية من خلال الختم الخاص الموجود في نهاية العمود، ولن يتسرب زيت التشحيم. هذا الهيكل المصمم خصيصًا يمكن أن يضمن عدم دخول غبار الفحم أو أي مادة غريبة أخرى إلى جهاز إثارة الاهتزاز؛

يمكن تعديل عزم الدوران اللامركزي للعجلة اللامركزية المثيرة للاهتزاز لتلبية متطلبات السعة المختلفة للمادة المستخدمة في المعدات.

EXCT Flip Flow Vibrating Screen Vibration Exciter

01/ تسارع عالي

يمكن لشبكة الغربال الخاصة بالغربال الاهتزازي أن توفر أقصى تسارع يصل إلى 50 جم للمادة، مما يسمح بفك المادة بالكامل وتمريرها عبر الغربال، مما يكمل عملية الغربلة.

02/ قدرة قوية على مكافحة-الحجب

أثناء عملية الغربلة، تتعرض شبكة الغربلة لتشوه مرن تحت حركة الثني المستمرة، مما يؤدي إلى إزاحة المواد الرطبة واللزجة من سطح الغربال. إنها تحتوي على وظيفة التنظيف الذاتي-، مما يعزز بشكل كبير قدرة المعالجة وكفاءة الفحص لآلة الغربلة.

03/ كفاءة فحص عالية

بالنسبة للمواد التي يصعب غربلتها--، تكون كفاءة الغربلة عادةً أعلى بنسبة 30% من كفاءة الغربلة الاهتزازية العادية، مما يتيح فصلًا أكثر فعالية للمنتجات بحجم الجسيمات المطلوب.

04/ عملية سلسة

على الرغم من أن شبكة الغربلة تتحرك بقوة، إلا أن الجسم الرئيسي لصندوق الغربال بأكمله يظل ثابتًا تقريبًا. يؤدي هذا إلى تأثير حمل ديناميكي قليل جدًا على الأساس أو الأرضية، مما يساعد على التركيب في الطوابق العليا لمبنى المصنع، كما أن لديه ضوضاء تشغيل أقل.

05/ لا توجد مواد مانعة

مصمم خصيصًا للمواد التي تحتوي على رطوبة عالية-مثل الفحم النظيف، وحمأة الفحم، والطين، وكعكة الترشيح، والحمأة، والنفايات المنزلية.

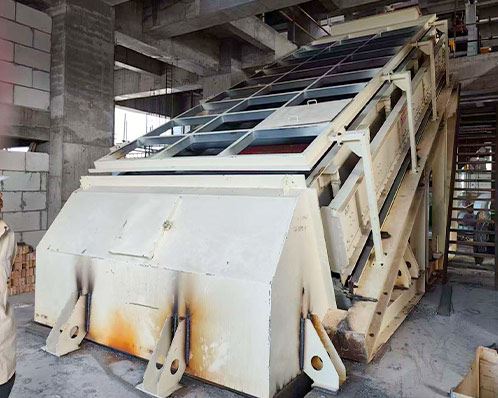

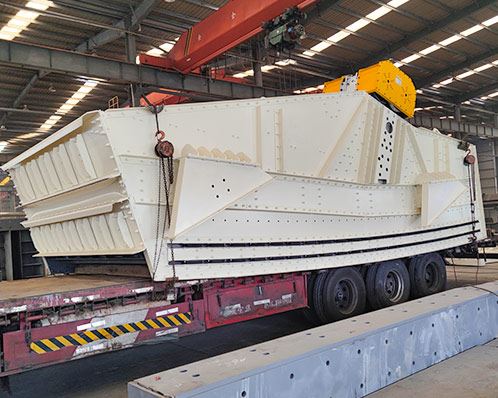

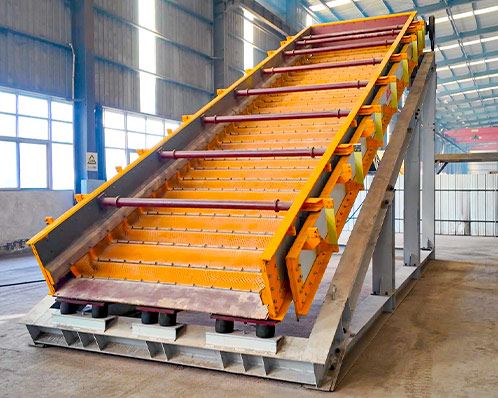

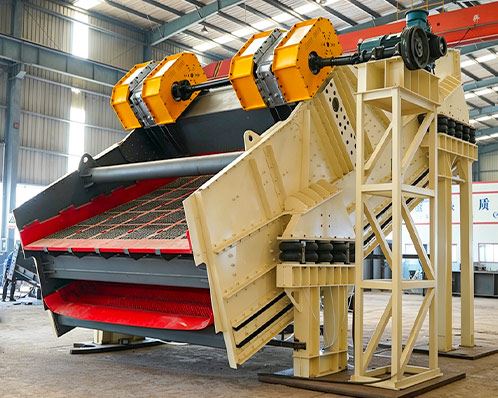

High Output Industrial Flip Flow Vibrating Screen For Sale Contact Us

اتصل بنا للحصول على أفضل الأسعار

أرسل متطلباتك وتحدث مع أحد مهندسينا الفنيين حول مشروعك.

إرسال الاستفسار الآن

تطبيقات شاشة تهتز التدفق

يتم استخدام الشاشة الاهتزازية ذات التدفق العكسي في الفحم وعمليات التعدين والإنتاج الكلي والمعادن والنقل وصناعة الطاقة، وهي مناسبة للفحص الجاف والرطب للمواد.

العمليات:
فحص نزح المياه	الإزالة الدقيقة/إزالة الترسبات
التصنيف الجاف	فحص التفريغ
الفحص الرطب	الفحص الثانوي
الفحص الرطب الناعم	الفحص الثالثي
مادة:
الفحم	رمل	أنثراسايت
فحم الكوك	الحصى	رماد
جانج الفحم	الصخر الزيتي	البازلت
الليجنيت	الخبث	ترعد
ذهب	جبس	الزجاج المسترد
نحاس	الماس	البناء المختلط
البوكسيت	الارض النادرة......

غير قادر على العثور على المنتج الخاص بك؟

إذا لم يكن منتجك مدرجًا هنا، فيرجى الاتصال بنا لمعرفة ما إذا كانت شاشات EXCT Flip Fow هي الحل المناسب لتطبيقك أم لا.
تذكر أنه يمكنك أيضًا طلب اختبار المنتج إذا لزم الأمر.

إرسال الاستفسار الآن

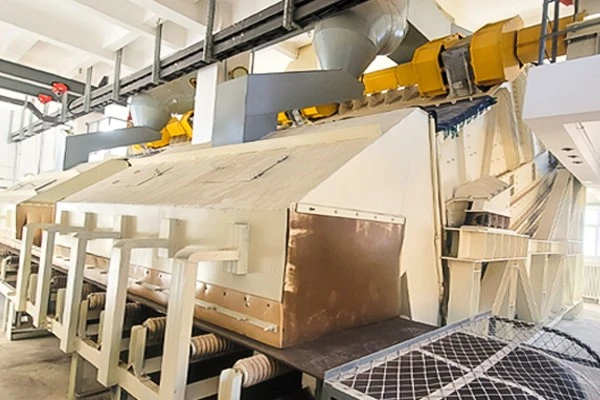

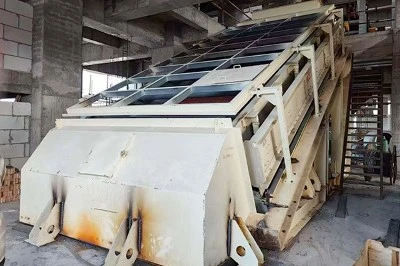

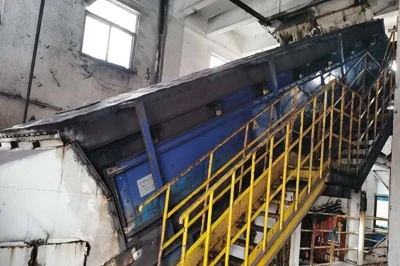

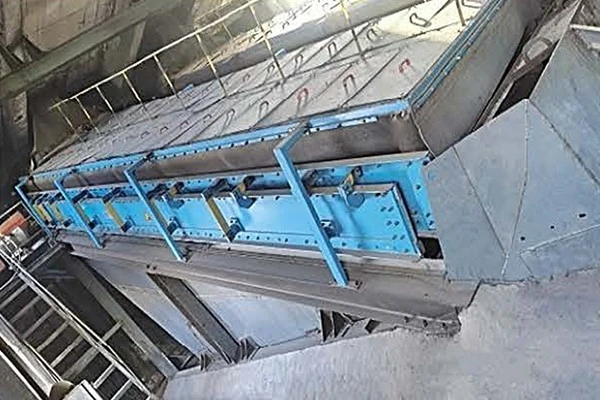

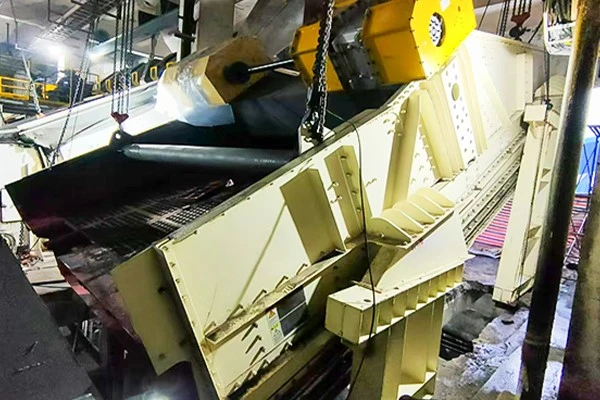

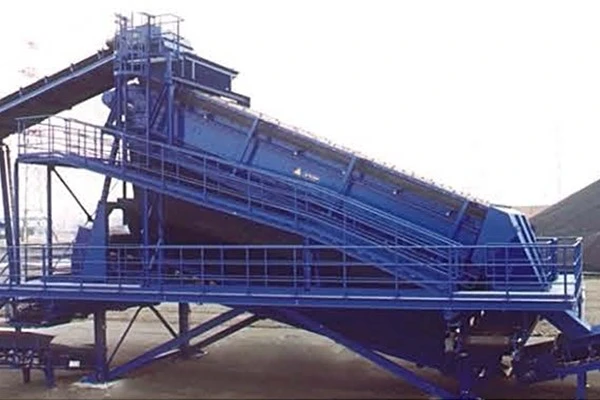

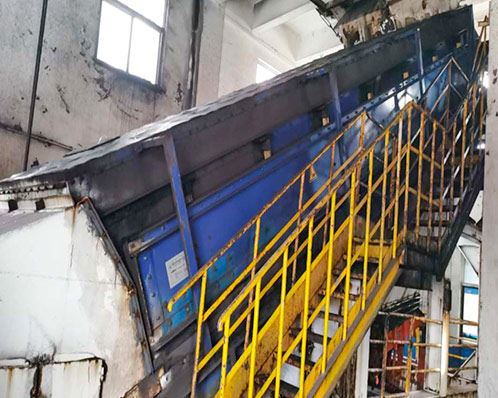

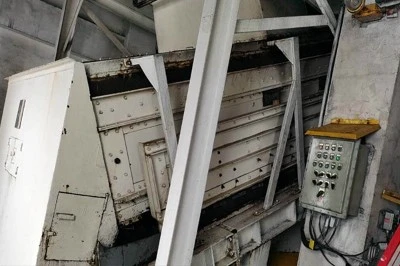

شاشة اهتزاز التدفق في الموقع

التطبيقات في صناعة المواد الكيميائية للفحم : تعمل على حل التحديات التقنية في الفحص الدقيق للصناعات ذات القدرة -العالية جدًا -، مثل صناعة الفحم الكيميائية، حيث يبلغ نصف قطر الفحص 12 مم. في الحالات التي يتم فيها الاحتفاظ بأكثر من 90% من المواد على الشاشة في غربلة ذات سعة فائقة-عالية-، تم تطبيق ذلك في Henan Yima Gasification وXinjiang Guanghui New Energy، مما أدى بنجاح إلى حل مهام الغربلة التي لم تتمكن الشاشة الاهتزازية ذات التدفق الاهتزازي من إنجازها.

التطبيقات في صناعة الفحم: إنه يحل التحديات التقنية المتمثلة في فحص جزيئات الفحم الدقيقة والرطبة واللزجة. مع نطاق غربلة صغير يصل إلى 3 مم، تم تطبيقه في منجم Wanli رقم 1 التابع لمجموعة الطاقة الحكومية ومنجم فحم Lijiahao. هذا الجهاز قادر على التعامل مع جزيئات الفحم اللزجة والدقيقة، مما يوفر كفاءة غربلة عالية ودقة لا يمكن أن تطابقها-معدات الغربلة اللاحقة.

التطبيقات الصناعية الأخرى: في صناعات مثل الركام والمعادن غير الحديدية، وخاصة في صناعة الركام، يظل فحص المواد الرطبة واللزجة 3 - 5 ملم يمثل تحديًا. إن تطبيق الشاشة الاهتزازية ذات التدفق الميكانيكي سوف يحل مشكلة الصناعة هذه ويعزز تطورها.

أرسل متطلباتك وتحدث مع أحد مهندسينا الفنيين حول مشروعك.

احصل على الحل الأنسب للمنتج وعرض الأسعار مجانًا!!!

يتم تخصيص الشاشة الاهتزازية ذات التدفق الوجهي EXCT لكل مادة تطبيق لتوفير أفضل تكوين وتلبية جميع متطلباتك. لمزيد من التكوينات يرجى الاتصال بالمهندسين الفنيين لدينا.

نموذج	*مواصفات الشاشة العرضالطول (m)**	منطقة الشاشة (㎡)	حجم الشبكة (مم)	زاوية ميل الشاشةar السطح ( درجة )	يٌطعمSإيزي (مم)	قوة (كيلوواط)	المناولةCالقدرة (t/h )
MFF2.0-6.30	2.0X6.3	12.6	3－13	20－30	أقل من أو يساوي 80	22	150－400
2MFF2.0-6.30	2.0X6.3	25.2	الشاشة العلوية 14-30 الشاشة السفلية 3-13	20－30	أقل من أو يساوي 80	37	350－650
MFF2.2-7.56	2.2X7.56	16.6	3－13	20－30	أقل من أو يساوي 80	37	250－500
2MFF2.2-7.56	2.2×7.56	33.2	الشاشة العلوية 14-30 الشاشة السفلية 3-13	20－30	أقل من أو يساوي 80	45	450－750
MFF2.2-8.82	2.2×8.82	19.4	3－13	20－30	أقل من أو يساوي 80	37	250－600
2MFF2.2-8.82	2.2×8.82	38.8	الشاشة العلوية 14-30 الشاشة السفلية 3-13	20－30	أقل من أو يساوي 80	45	500－900
MFF2.6-8.82	2.6X8.82	22.9	3－13	20－30	أقل من أو يساوي 100	37	350－750
2MFF2.6-8.82	2.6×8.82	45.8	الشاشة العلوية 14-30 الشاشة السفلية 3-13	20－30	أقل من أو يساوي 100	45	650－1100
MFF3.0-8.82	3.0X8.82	26.4	3－13	20－30	أقل من أو يساوي 100	45	400－950
2MFF3.0-8.82	3.0X8.82	52.8	الشاشة العلوية 14-30 الشاشة السفلية 3-13	20－30	أقل من أو يساوي 100	75	800－1400
